Conçu pour reproduire un TGBT industriel dans toute sa complexité, ce tableau général basse tension DEC réunit distribution électrique, inversion de source, relèvement du facteur de puissance et supervision communicante sur un seul équipement. Automate WAGO, afficheur tactile 7.5" et connecteur Modbus ouvrent la voie à l'automatisme et à la GTC, tandis que les six départs motorisés permettent d'aborder la protection, le comptage et la sûreté d'exploitation d'une installation électrique réelle. Un équipement de référence pour former aux métiers de l'électrotechnique et de la gestion technique de bâtiment.

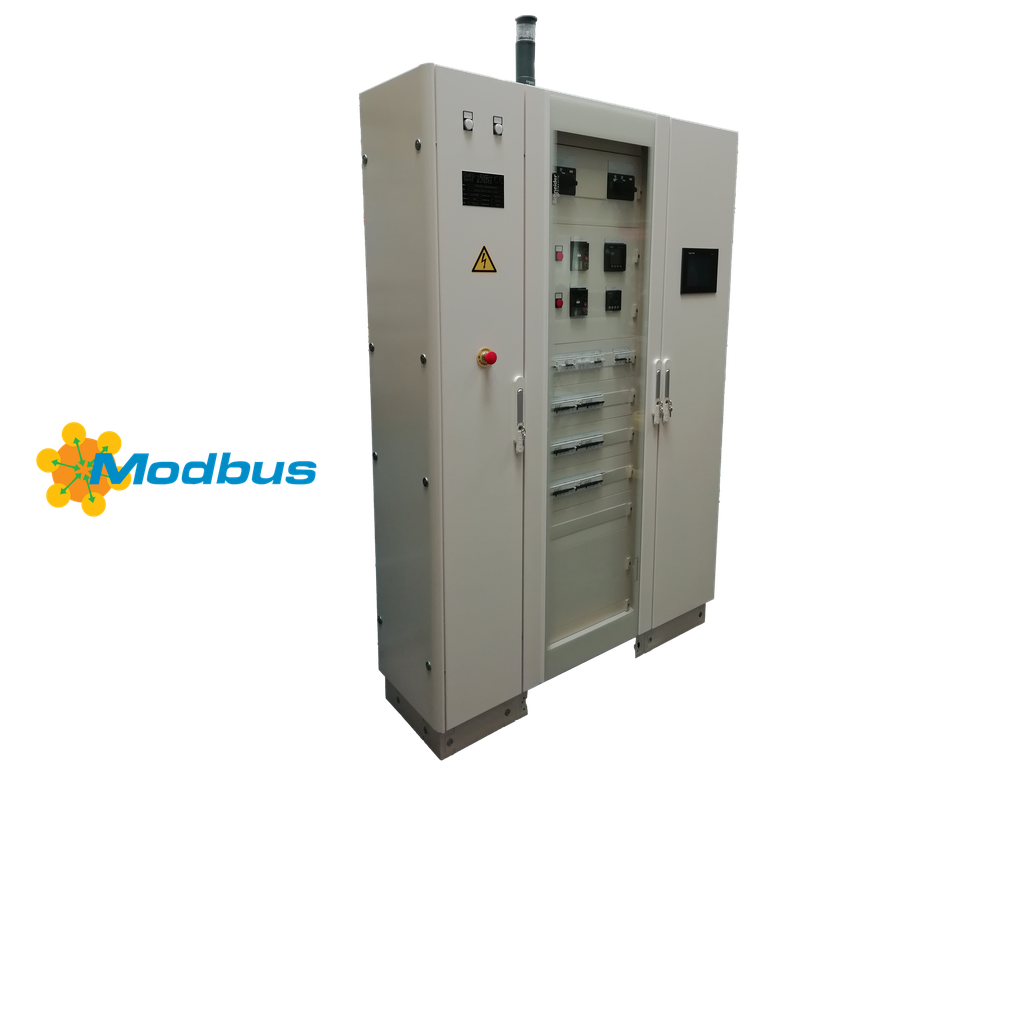

Tableau Général Basse Tension composé des éléments suivants :
- Armoire Prisma Plus composée de 3 cellules L 300+650+400 mm x P400 x H 2150 (2 cellules latérales équipées de portes pleines, 1 cellule centrale équipée d'une porte vitrée)
- 2 Arrivées (EDF et Secours) sur interrupteur sectionneur 100A à coupure pleinement apparente.
- 1 Dispositif d'inversion de source avec verrouillage mécanique et électrique et pilotage à distance.
- 2 Jeux de barres montés dans une gaine.
- 1 Centrale de mesure générale TGBT.
- Relèvement de facteur de puissance par 2 gradins de condensateurs (2.5KVar et 5KVar) internes au TGBT en pilotage manuel.
- 1 Automate WAGO avec son logiciel de programmation.
- 1 Afficheur tactile 7.5" communicant.
- 1 Onduleur.
- 1 Dispositif d'arrêt d'urgence agissant sur les bobines des contacteurs/inverseurs.
- 1 Connecteur RJ45 femelle et un connecteur 3 points modbus sur le flanc du TGBT.
- 6 Départs tétrapolaires (1x32A, 1x25A, 4x16A) équipés de contact SD/OF.
- 6 Motorisations pour départ tétrapolaire.
- Relevé de mesures (puissances, énergies...) sur chaque départ avec remontée sur l'automate wago.

Le TGBT est livré avec l'automatisme et la supervision développée.

L'offre ne comprend pas l'outil de développement Vijéo Designer (logiciel de programmation de l'afficheur tactile).

Formations visées :
Bac Pro MELEC / BTS Électrotechnique / BTS CIRA / BUT GEII / Licence Pro GTB/GTC

Activités pédagogiques :
- Découvrir l'architecture d'un TGBT et sa distribution électrique
- Configurer l'inversion de source EDF/Secours et son verrouillage mécanique
- Exploiter la centrale de mesure et le relèvement du facteur de puissance
- Superviser les départs via l'automate WAGO et l'afficheur tactile communicant
- Diagnostiquer un défaut sur un départ motorisé à partir des remontées Modbus
