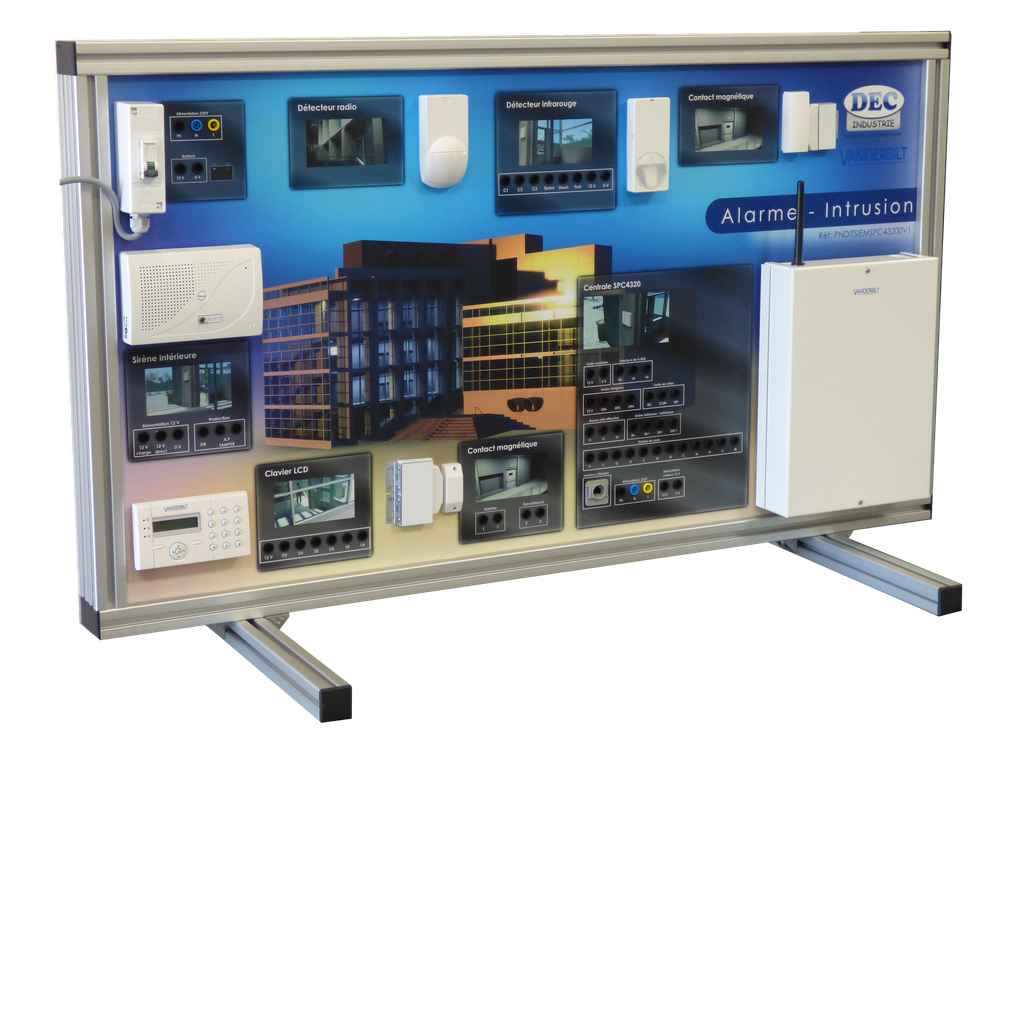

Panneau intrusion Siemens
Conçu pour l'étude des systèmes d'alarme intrusion tertiaires filaires et radio, ce panneau DEC intègre la centrale SPC 4320 de VANDERBILT (SIEMENS), pilotable localement depuis un clavier LCD ou à distance via application Android/iOS. Sa maquette sérigraphiée, combinant détecteurs bus, radio et filaire, permet d'aborder le câblage en fiche banane, la programmation et l'exploitation d'une installation de sécurité tertiaire complète. Un support pédagogique idéal pour comparer les technologies de transmission et former à la mise à distance via SPC Connect.
Caractéristiques techniques :
- La maquette alarme intrusion intègre la nouvelle centrale SPC 4320 de chez VANDERBILT (SIEMENS). Elle est constituée d'un panneau sérigraphié représentant un bâtiment avec un étage sur lequel sont répartis différents appareils (Installation de type tertiaire).
Il est possible que la centrale soit pilotée en local ou à distance à partir de son application android ou IOS.
Pour cela l'acquéreur connecte la centrale à internet et suit les instructions décrites dans la documentation technique "Formation SPC Connect".
La maquette permet d'aborder :
- le câblage de l'installation en fiche banane
- la découverte des périphériques en technologie bus, radio et filaire.
- la programmation locale (depuis le clavier LCD) et distance (depuis un PC)
- l'exploitation du système
La maquette comprend les dispositifs de sécurité suivants :
- 1 détecteur infrarouge filaire
- 1 contact de porte filaire
- 1 détecteur radio
- 1 contact de porte radio
- 1 boîte à résistance 5 résistances
La maquette comprend les dispositifs de commande suivants :
- 1 clavier LCD
- 1 télécommande radio
Formations visées :
Bac Pro MELEC / BTS Électrotechnique / BTS FED / BTS CIEL / Titre Pro Électricien d'équipement
Activités pédagogiques :
- Découvrir l'architecture d'une centrale SPC 4320 en installation tertiaire
- Câbler l'installation en fiche banane et raccorder les périphériques bus, radio et filaire
- Programmer la centrale localement via le clavier LCD et à distance via SPC Connect
- Exploiter la boîte à résistances pour comprendre l'équilibrage des lignes de détection
- Comparer les technologies de transmission filaire et radio sur un même système
Le panneau intrusion Siemens
Trois technologies de transmission sur un seul panneau
Bus, radio et filaire cohabitent sur la même maquette, permettant de comparer concrètement leurs avantages et contraintes de mise en œuvre.
Un pilotage local et distant, comme en conditions réelles
Grâce à SPC Connect et à l'application Android/iOS, les apprenants programment et supervisent l'installation aussi bien depuis le clavier LCD que depuis un smartphone.
Un câblage en fiche banane pour manipuler sans risque
Le câblage en fiche banane facilite les branchements et débranchements successifs, un atout pédagogique pour multiplier les manipulations sans s'exposer à des erreurs de câblage définitives.
