La maquette permet d’aborder :

• La découverte des différents types de détecteurs et leur équilibrage.

• La configuration locale depuis le clavier LCD ou depuis un PC

• L'exploitation du système

Dimensions : Largeur=1300mm/Hauteur=800mm/Profondeur=665mm

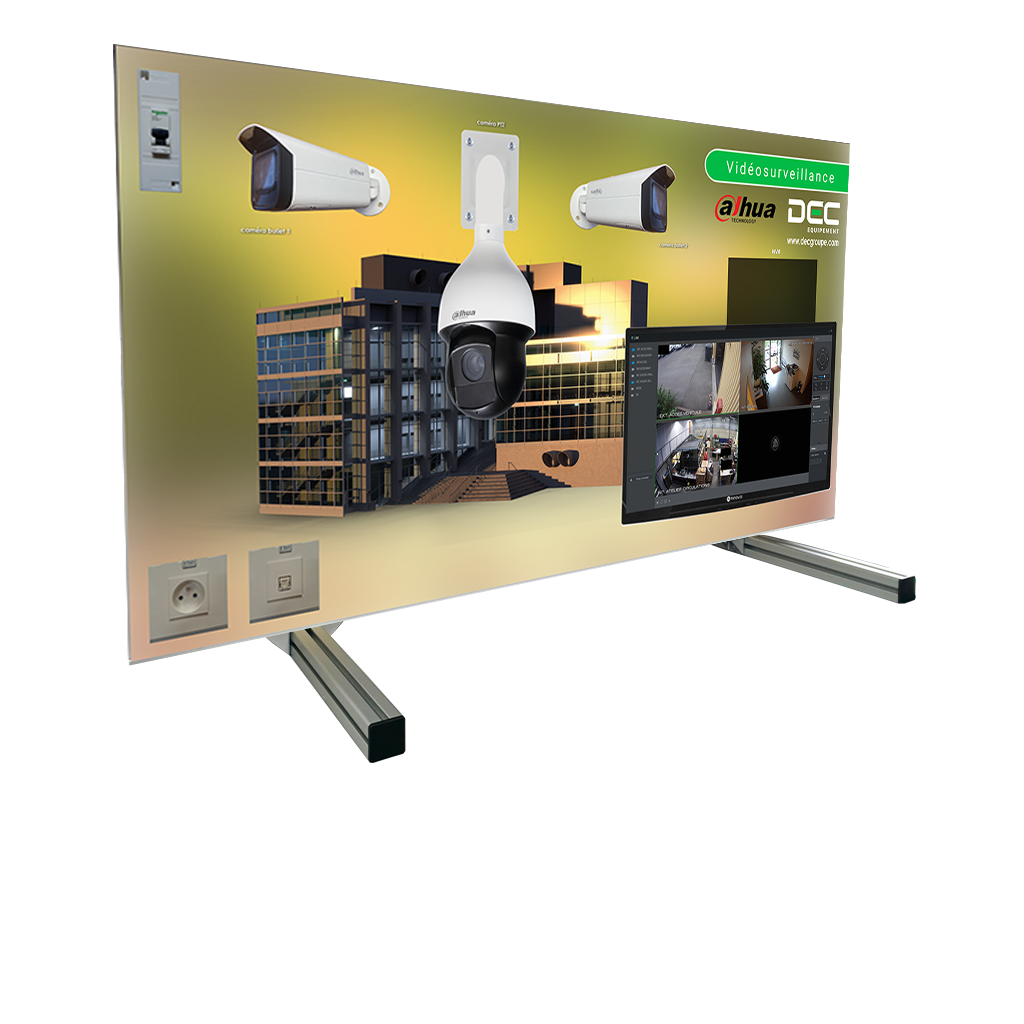

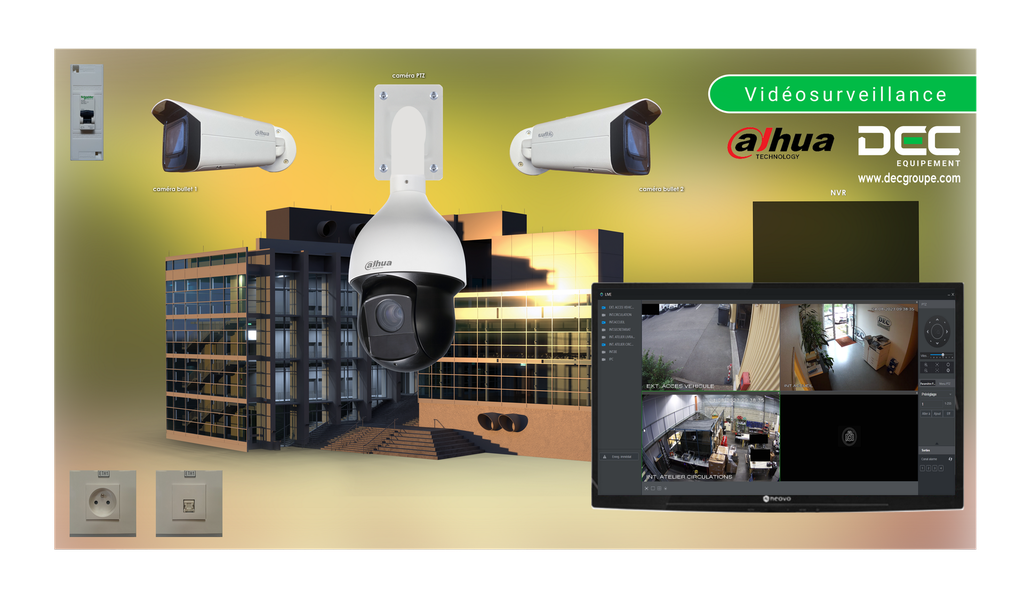

Le panneau est composé de :

• 1 Coffret électrique avec disjoncteur différentiel monophasé 10A-30mA

• 1 enregistreur vidéo réseau (NVR) pouvant gérer 4 caméras avec souris incluse.

• 1 disque dur 2 TO adapté aux enregistreurs numériques.

• 1 écran HDMI 22" 1920X1080 VGA DVI HDMI..

• 2 caméras IP POE de type Bullet 4MP LED 60M 2.7-13.5MM MOT SD IP67 12V/POE.

• 1 caméra dôme IP 24V/POE+ de type motorisé PTZ.

• 1 Routeur wifi pour se connecter au panneau en wifi.

• 1 prise de courant et 1 prise RJ45 POUR connecter les équipements auxiliaires; ordinateur chargeur pupitre/Joystick.

• Alimentation : 230VAC monophasé (câble d’alimentation 250V de 5 mètres avec connecteur secteur Type E)

Possibilité d'ajouter:

• une caméra IP POE compatibles

• un pupitre IP Joystick

Ressources fournis avec la maquette sur une clef USB :

• La documentation technique DEC au format Word (fonctionnement, utilisation et programmation du panneau avec la centrale)

• Le schéma électrique de la maquette avec le câblage équilibré des détecteurs (Xrelais et PDF)

• Le programme modèle correspondant au matériel et au câblage du panneau

• Les notices constructeur (originaux) de chaque composant du panneau au format PDF
