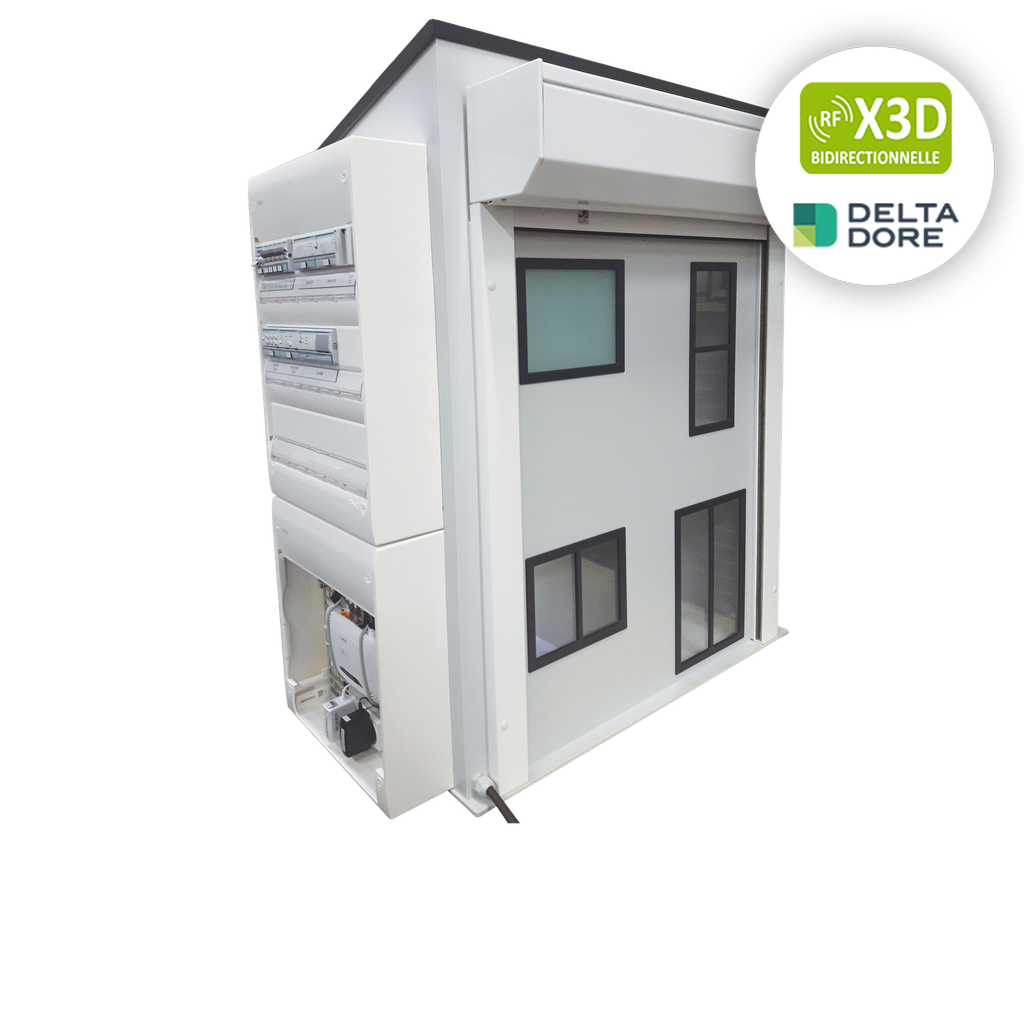

Conçue pour l'apprentissage de la domotique résidentielle radio, cette maquette maison domotique DEC réunit volet roulant, éclairages variables et fixes, chauffage asservi et caméra sur une maison miniature équipée du protocole X3D Delta Dore. Pilotée par la box Tydom Pro, elle permet de découvrir, paramétrer et maintenir un écosystème domotique complet, du micromodule radio jusqu'à la supervision à distance. Un support pédagogique fidèle aux installations résidentielles réelles, prêt à connecter au réseau local de l'établissement.

Caractéristiques techniques de la Maison domotique Delta Dore - Serveur Tydom Pro

La maison se compose de :
- 1 volet roulant et son actionneur X3D
- 1 éclairage variable et son actionneur X3D
- 4 éclairages fixes et leurs actionneurs X3D
- 1 résistance de chauffage asservie à un thermostat d'ambiance
- 1 caméra
- 1 bloc de prises dans le toit de la maison
- 2 Prises de courant permettant l'utilisation des kits optionnels
- 1 Prise RJ45 POE+ (injecteur POE dans le toit)

Le coffret de distribution électrique intègre :
- 1 interrupteur différentiel
- 1 protection VDI
- 1 protection chauffage
- 1 protection éclairage
- 1 protection volet roulant

Le coffret VDI intègre :
- 1 routeur wifi (permet de créer un réseau local au sein du lycée et ainsi communiquer avec la box domotique)
- 1 box domotique Tydom Pro

Éléments fournis avec la maquette :
- Documentation technique
- Schémas électriques (Xrelais et PDF)

Formations visées :
Bac Pro MELEC / CAP Électricien / BTS Électrotechnique / BTS FED / Titre Pro Électricien d'équipement

Activités pédagogiques :
- Découvrir le protocole radio X3D de Delta Dore
- Paramétrer et assurer la maintenance des micromodules X3D (volet, éclairage, chauffage)
- Configurer la box domotique Tydom Pro pour piloter les équipements
- Mettre en réseau la maison via le routeur wifi et la prise RJ45 POE+
- Diagnostiquer un dysfonctionnement sur un actionneur ou une liaison radio
