Réf : BRCSCHNAVE020100

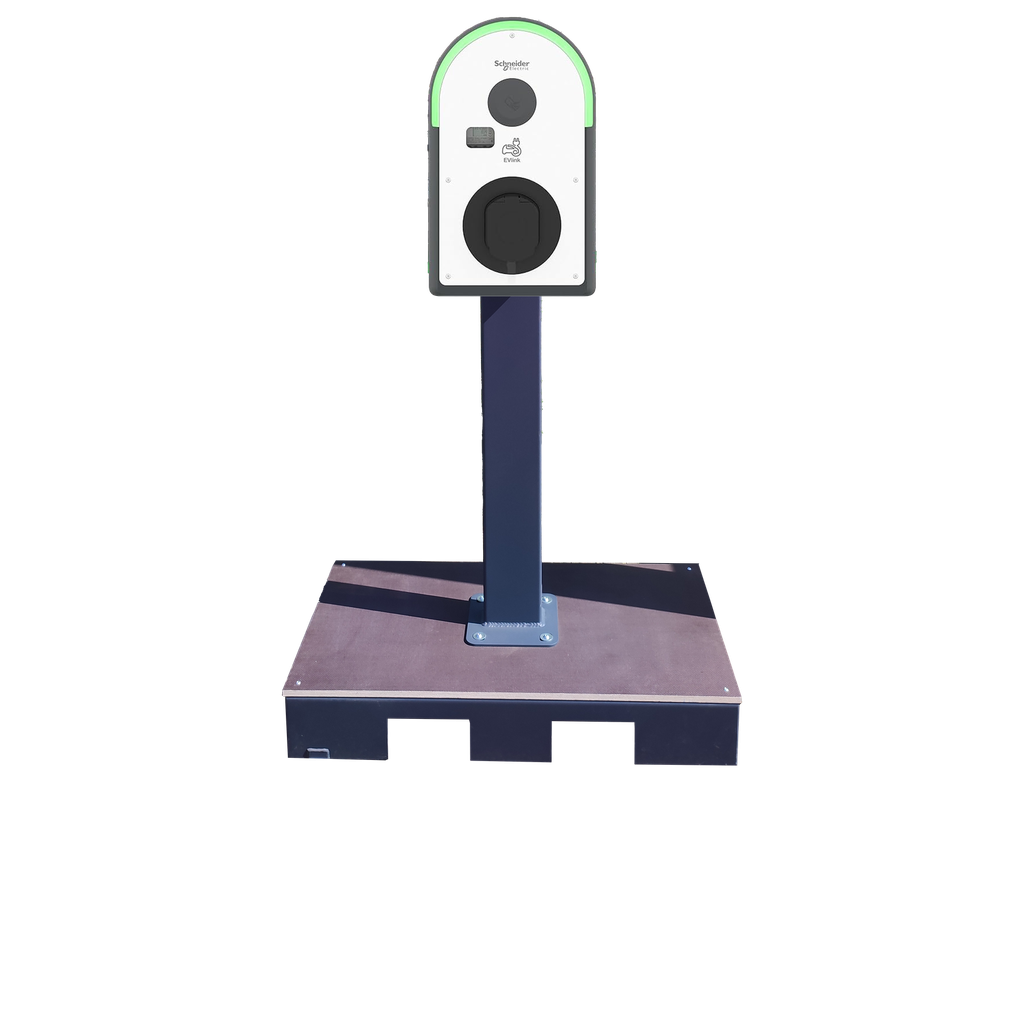

Borne de recharge pour VE - EVlink Pro AC Monophasé
Conçue pour former les apprenants aux infrastructures de recharge de véhicules électriques, la borne EVlink Pro AC DEC combine prise T2S, lecteur RFID et communication Modbus TCP sur un pied et châssis trottoir de rue prêts à l'emploi. Puissance paramétrable de 2.3kW à 7.4kW, accès libre ou par authentification RFID/NFC, configuration Wifi ou Bluetooth via l'application E-Setup : la borne reproduit fidèlement les fonctionnalités d'une infrastructure IRVE réelle. Livrée implantée et câblée avec son coffret de protection dédié, elle permet d'aborder l'exploitation et la maintenance d'une borne de recharge en conditions professionnelles.
Caractéristiques techniques :
- Borne de recharge EVLink Pro AC, elle dispose d'une prise T2s et d'un lecteur RFID (10 badges de fournis)
- Sa puissance est paramétrable de 2.3kW à 7.4kW.
- Mode fonctionnement en accès libre ou par authentification RFID ou NFC
- Un bandeau lumineux décrit l'état de fonctionnement
- Paramétrage en Wifi ou en bluetooth via l'application E-Setup.
- Communicante en Modbus TCP
- Dimensions hors tout : 550 x 990 x 1600
- Poids : 60 kilos
La borne est livrée implantée, câblée, repérée et montée sur pied et châssis trottoir de rue.
Un coffret étanche monté au dos du poteau reçoit les protections électriques nécessaires à l'exploitation pédagogique de la borne :
un disjoncteur Uni + N 20A avec bloc différentiel 30 mA Asi et une bobine MX.
une traversée de cloison RJ45 est également disponible sur le coffret afin de se connecter à la borne.
L'alimentation du coffret électrique n'est pas fournie.
Formations visées :
Bac Pro MELEC / BTS Électrotechnique / BTS FED / Licence Pro IRVE / Titre Pro Électricien d'équipement
Activités pédagogiques :
- Découvrir l'architecture d'une borne de recharge IRVE et son fonctionnement
- Paramétrer la borne en Wifi ou Bluetooth via l'application E-Setup
- Configurer les modes d'accès libre ou par authentification RFID/NFC
- Exploiter la communication Modbus TCP pour la supervision de la borne
- Diagnostiquer un défaut électrique via le coffret de protection (disjoncteur, différentiel, bobine MX)
Borne de recharge pour VE
Une borne IRVE implantée et prête à l'emploi
Montée sur pied et châssis trottoir de rue, câblée et repérée, la borne se déploie immédiatement en atelier sans travaux d'installation complémentaires.
Une authentification et une supervision connectées
Lecteur RFID, application E-Setup et communication Modbus TCP permettent d'aborder les fonctionnalités avancées d'une infrastructure de recharge moderne, gestion d'accès comprise.
Une protection électrique dédiée à la pédagogie
Le coffret étanche intégré, avec disjoncteur différentiel et bobine MX, permet de manipuler la partie protection en toute sécurité, sans risque pour l'installation générale.
